前 言
本說明書對數字式全金屬探測儀的安裝、操作和保養進行了說明。撰寫本說明書是以本設備的操作者、設定狀態管理者和維護人員為閱讀對象。
關于金屬探測儀的金屬探測能力說明：金屬探測儀不能保證能探測出所有的金屬。它能探測到的金屬取決于被檢查品的種類(尺寸、形狀、導電性等)和金屬的種類(材質、形狀等)以及安裝環境。實際的金屬探測能力以設備交貨前發行的規格書或交貨安裝時所確認的值為標準。
第一章 概述
1.1、金屬探測儀簡介
金屬探測儀是使用電磁場來檢查在傳送帶流水線上傳送的被檢查品，當探測出設定值以上的金屬信號時，輸出金屬混入的警報或輸出由選擇器發出的剔除指令信號的裝置。
1.2、標準品的組成
金屬探測器 1臺
測試塊 1套
使用說明書 1本
1.3、各部分的名稱和功能
|
控制箱 |
處理來自探測頭的探測信號，金屬混入時顯示，并對該設備進行整體控制。 |
|
探頭 |
用于探測金屬的探測頭。由探測被檢查品通過的光電管和反射鏡組成。 |
|
傳送帶 |
用于傳送被檢查品的帶式傳送機。 |
|
|
支撐顯示部、探測頭、傳送帶。 |
|
配電箱 |
為控制箱和傳送帶電機提供工作電源。 |
注意 為了防止保護膜的損壞，請不要用尖的東西(圓珠筆等)去按鍵。

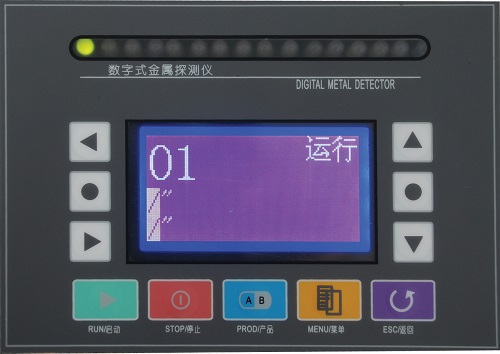

指示燈 從左起，第一個燈為運行指示燈。正常探測時，該燈為綠色。第二個燈為NG指示燈，當探測到金屬異物時，該燈為紅色。其余燈為等級顯示LED，顯示金屬成份探測等級。
LCD顯示屏 顯示：品種No，品名，判定結果，動作方式等。
運行鍵 按此鍵，則傳送帶指示燈亮，傳送帶開始運轉；
停止鍵 按此鍵，則傳送帶指示燈熄滅，傳送帶停止運轉；
產品鍵 在基本畫面，按此鍵，變?yōu)槠贩N一覽畫面，可進行品種變更。
設置鍵 在基本畫面，按此鍵，則變?yōu)椴藛萎嬅?，可進行菜單的選擇；
返回鍵 結束現有畫面，回到前面的頁面；
箭頭鍵 用于項目的選擇和畫面頁碼的切換；
確認鍵 在確定項目或設定時使用。
1.3.2、探頭
探頭 用于探測金屬的傳感器。
光電管 用于確信被檢查品通過。
反射板＊ 光電管用反射板。
＊光電管與反射板位于傳送帶傳送方向的上游處。（此兩項為選裝件）
